SIC படிக வளர்ச்சியில் TAC பூசப்பட்ட சிலுவை

சமீபத்திய ஆண்டுகளில்,டாக் பூசப்பட்டசிலிக்கான் கார்பைடு (sic) படிகங்களின் வளர்ச்சி செயல்பாட்டில் எதிர்வினை பாத்திரங்களாக சிலுவைகள் ஒரு முக்கியமான தொழில்நுட்ப தீர்வாக மாறியுள்ளன. சிலிக்கான் கார்பைடு படிக வளர்ச்சித் துறையில் அவற்றின் சிறந்த வேதியியல் அரிப்பு எதிர்ப்பு மற்றும் அதிக வெப்பநிலை நிலைத்தன்மை காரணமாக TAC பொருட்கள் முக்கிய பொருட்களாக மாறியுள்ளன. பாரம்பரிய கிராஃபைட் சிலுவைகளுடன் ஒப்பிடுகையில், டிஏசி பூசப்பட்ட சிலுவைகள் மிகவும் நிலையான வளர்ச்சி சூழலை வழங்குகின்றன, கிராஃபைட் அரிப்பின் தாக்கத்தை குறைக்கின்றன, சிலுவையின் சேவை ஆயுளை நீட்டிக்கின்றன, மேலும் கார்பன் மடக்குதலின் நிகழ்வை திறம்பட தவிர்க்கின்றன, இதனால் மைக்ரோடூப்களின் அடர்த்தியைக் குறைக்கும்.

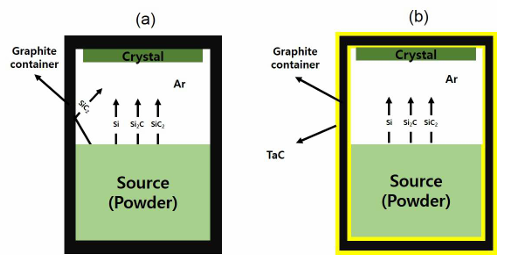

 Fig.1 SIC படிக வளர்ச்சி

டாக்-பூசப்பட்ட சிலுவைகளின் நன்மைகள் மற்றும் சோதனை பகுப்பாய்வு

இந்த ஆய்வில், பாரம்பரிய கிராஃபைட் சிலுவை மற்றும் டிஏசியுடன் பூசப்பட்ட கிராஃபைட் க்ரூசிபிள்களைப் பயன்படுத்தி சிலிக்கான் கார்பைடு படிகங்களின் வளர்ச்சியை ஒப்பிட்டோம். டிஏசி-பூசப்பட்ட சிலுவைகள் படிகங்களின் தரத்தை கணிசமாக மேம்படுத்துகின்றன என்று முடிவுகள் காண்பித்தன.

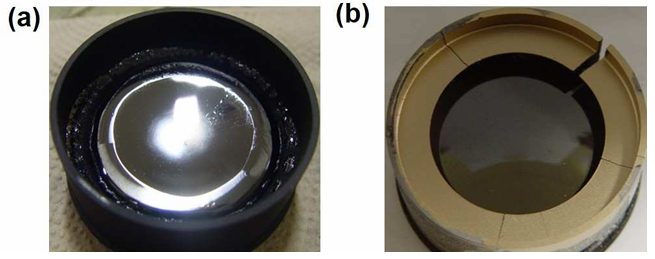

பி.வி.டி முறையால் வளர்க்கப்பட்ட sic ingot இன் படம் 2 OM படம்

பாரம்பரிய கிராஃபைட் சிலுவைகளில் வளர்க்கப்படும் சிலிக்கான் கார்பைடு படிகங்கள் ஒரு குழிவான இடைமுகத்தைக் காண்பிக்கின்றன என்பதை படம் 2 விளக்குகிறது, அதே நேரத்தில் டாக்-பூசப்பட்ட சிலுவைகளில் வளர்க்கப்பட்டவை ஒரு குவிந்த இடைமுகத்தை வெளிப்படுத்துகின்றன. மேலும், படம் 3 இல் காணப்படுவது போல, எட்ஜ் பாலிகிரிஸ்டலின் நிகழ்வு பாரம்பரிய கிராஃபைட் க்ரூசிபிகளைப் பயன்படுத்தி வளர்க்கப்படும் படிகங்களில் உச்சரிக்கப்படுகிறது, அதேசமயம் டிஏசி-பூசப்பட்ட சிலுவைகளின் பயன்பாடு இந்த சிக்கலை திறம்பட தணிக்கிறது.

பகுப்பாய்வு அதைக் குறிக்கிறதுடாக் பூச்சுசிலுவை விளிம்பில் வெப்பநிலையை உயர்த்துகிறது, இதன் மூலம் அந்த பகுதியில் படிகங்களின் வளர்ச்சி விகிதத்தை குறைக்கிறது. கூடுதலாக, TAC பூச்சு கிராஃபைட் பக்க சுவருக்கும் படிகத்திற்கும் இடையில் நேரடி தொடர்பைத் தடுக்கிறது, இது அணுக்கருவைத் தணிக்க உதவுகிறது. இந்த காரணிகள் படிகத்தின் விளிம்புகளில் ஏற்படும் பாலிகிரிஸ்டாலின்டியின் வாய்ப்பை கூட்டாக குறைக்கின்றன.

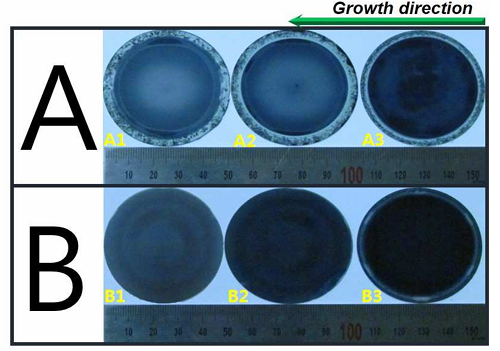

படம் 3 வெவ்வேறு வளர்ச்சி நிலைகளில் செதில்களின் ஓம் படங்கள்

மேலும், சிலிக்கான் கார்பைடு படிகங்கள் வளர்க்கப்படுகின்றனடாக்-பூசப்பட்டமைக்ரோபைப் குறைபாடுகளுக்கு பொதுவான காரணம், சிலுவைகள் கார்பன் இணைத்தல் இல்லை. இதன் விளைவாக, இந்த படிகங்கள் மைக்ரோபைப் குறைபாடு அடர்த்தியில் குறிப்பிடத்தக்க குறைப்பை நிரூபிக்கின்றன. படம் 4 இல் வழங்கப்பட்ட அரிப்பு சோதனை முடிவுகள், டாக்-பூசப்பட்ட சிலுவைகளில் வளர்க்கப்படும் படிகங்கள் கிட்டத்தட்ட மைக்ரோபைப் குறைபாடுகள் இல்லை என்பதை உறுதிப்படுத்துகின்றன.

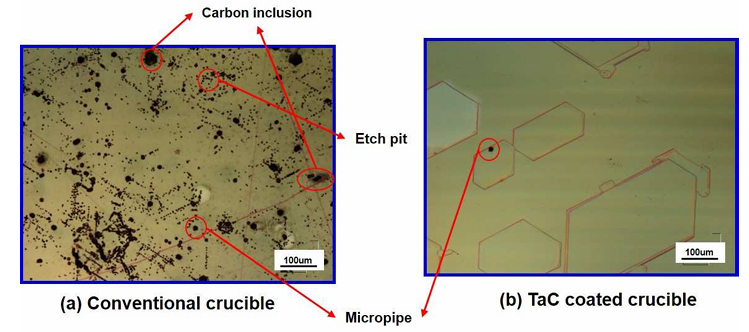

KOH பொறிப்புக்குப் பிறகு Fig.4 OM படம்

படிக தரம் மற்றும் தூய்மையற்ற கட்டுப்பாட்டின் மேம்பாடு

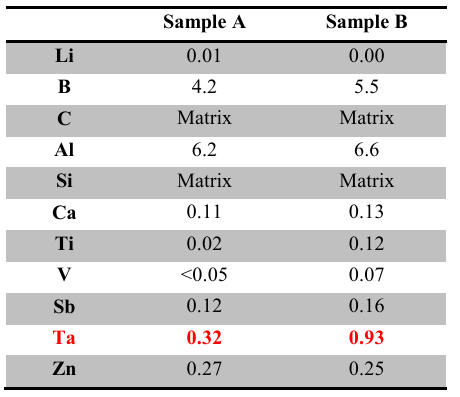

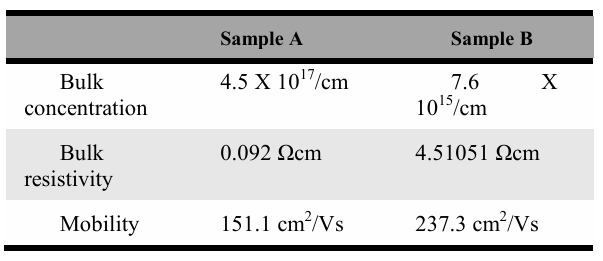

ஜி.டி.எம்.எஸ் மற்றும் படிகங்களின் ஹால் சோதனைகள் மூலம், டிஏசி பூசப்பட்ட சிலுவை பயன்படுத்தும்போது படிகத்தில் உள்ள டிஏ உள்ளடக்கம் சற்று அதிகரித்தது என்று ஆய்வில் கண்டறிந்துள்ளது, ஆனால் டிஏசி பூச்சு நைட்ரஜன் (என்) ஊக்கமருந்து படிகத்திற்குள் நுழைவதை கணிசமாக மட்டுப்படுத்தியது. சுருக்கமாக, டிஏசி பூசப்பட்ட சிலுவைகள் சிலிக்கான் கார்பைடு படிகங்களை அதிக தரத்துடன் வளர்க்கலாம், குறிப்பாக குறைபாடு அடர்த்தியைக் குறைப்பதில் (குறிப்பாக மைக்ரோடூப்கள் மற்றும் கார்பன் என்காப்ஸுலேஷன்) மற்றும் நைட்ரஜன் ஊக்கமருந்து செறிவைக் கட்டுப்படுத்துதல்.

செமிகோரெக்ஸ் உயர்தரத்தை வழங்குகிறதுடாக்-பூசப்பட்ட கிராஃபைட் க்ரூசிபிள்SIC படிக வளர்ச்சிக்கு. உங்களிடம் ஏதேனும் விசாரணைகள் இருந்தால் அல்லது கூடுதல் விவரங்கள் தேவைப்பட்டால், தயவுசெய்து எங்களுடன் தொடர்பு கொள்ள தயங்க வேண்டாம்.

தொலைபேசி # +86-13567891907 ஐ தொடர்பு கொள்ளவும்

மின்னஞ்சல்: sales@semicorex.com
